Seznámení s osciloskopem Hantek

Kontrola příslušenství a obsahu dodávky

Před prvním spuštěním přístroje nejprve prosím proveďte kontrolu fixačního obalového matriálu, ve kterém Vám byl přístroj doručen. Následně prosím důkladně zkontrolujte celý přístroj, není-li mechanicky poškozen. Pokud došlo v rámci přepravy k mechanickému poškození, přístroj pravděpodobně nebude pracovat správně. Zapojením a spuštěním, by mohlo dojít k nevratnému poškození. V případě takovéhoto poškození neprodleně prosím kontaktujte svého prodejce nebo distributora společnost AUTODIAGNOSTIKA KLOC, s.r.o.

Příslušenství dodávané s přístrojem je uvedeno v příloze záručního listu v sekci „příslušenství". Pokud obsah dodávky nesouhlasí s přiloženým seznamem, nebo je příslušenství poškozeno, kontaktujte prosím svého prodejce nebo distributora společnost AUTODIAGNOSTIKA KLOC, s.r.o.

Technická specifikace

Vstupy	Počet kanálů	4 kanály; + 1 kanál - externí trigger; + 1 kanál generátor
	Připojení	AC (st), DC (ss), GND (z)
	Vstupní impedance	1 MΩ; 25pF
	Citlivost	10mV/dílek ~ 5V/dílek
	Maximální vstupní napětí	400V (DC(ss) + špička AC(st))
	Automobilový atenuátor	20:1
	Atenuátory	1X, 10X, 100X, 1000X

Horizontální (časová) základna	Rychlost vzorkování	200MS/s
		(1-kanál- 200MS/s; 2-kanál- 100Ms/s; 4-kanál 50Ms/s)
	Rozpětí časové základny	5ns/dílek ~ 1000s/dílek (v krocích 1-2-5)
	Přesnost časové základny	±50ppm
	Režimy zobrazení	Y-T; X-Y
	Fázový posun	Max. 3 stupně
	Interpolace průběhu	Sin(x)/x; Lineární; Stupňovitá
	Horizontální rozměr mřížky	10 dílků

Vertikální (napěťová) základna	Šířka pásma	60MHz (-3dB)
	Doba náběhu	5.8 ns
	Hloubka paměti	10kpts ~ 16Mpts na kanál
	Vertikální rozlišení	8-bit na kanál
	Přesnost DC (ss) zesílení	± 3%
	Matematické operace	sčítání, odčítání, násobení, dělení, FFT
	Rychlá Fourierova transformace (FFT)	Rectangular (obdélník), Hanning, Hamming, Blackman Window
	Vertikální rozměr mřížky	8 dílků

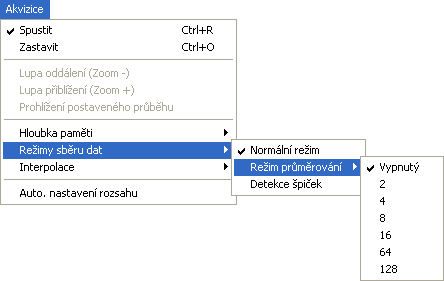

Akviziční režimy	Akviziční režimy	Normální, detekce špiček, režim průměrování
	Režim průměrování	2; 4; 8; 16 64; 128
	Hloubka paměti	10kpts ~ 16Mpts na kanál
	Vzorkování v reálném čase:	5ns /dílek ~ 200ms/dílek
	Režim ROLL	500ms/dílek ~ 1000s/dílek
	Rychlost vzorkování	200MS/s (jednokanálový režim) 100MS/s (dvou kanálový režim)

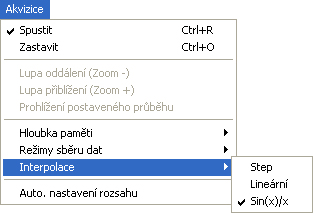

	Interpolace	Sin(x)/x; Stupňovitá; Lineární
	Funkce Zoom	Oddálení a přiblížení křivky, funkce posun
	Automatické nastavení měření	Ano

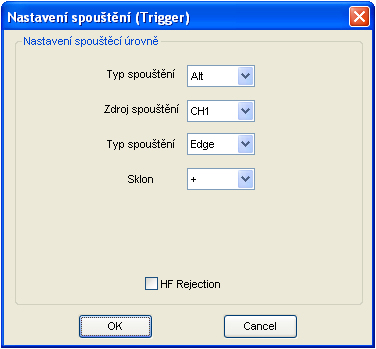

Spouštění (Trigger)	Spouštěcí režimy	Auto, Normal, Single
	Automatické nastavení	Ano

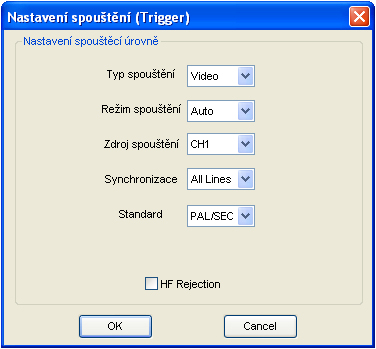

	Typy spouštění	Spouštění hranou (Edge), šířka impulzu (Pulse), Video, Alternativní
	Zdroj spouštění	Interní (kanál 1; 2; 3; 4;) + 1 externí trigger
	Externí trigger	Ano
	Citlivost triggeru	0.02 dílku

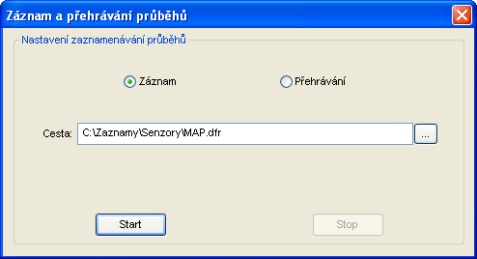

Možnosti měření signálů	Funkce nahrávání	Záznam měření
	Vertikální systém	Maximální napětí; minimální napětí; napětí špička-špička; měření kladného překmitu a záporného překmitu; střední hodnoty kmitu; amplituda; efektivní hodnota (RMS);

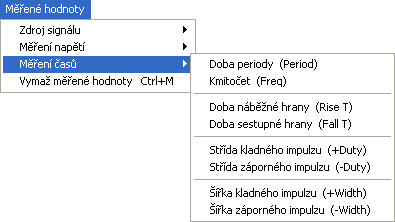

	Horizontální systém	Perioda; frekvence; doba náběžné hrany; doba spádové hrany; Střída kladného a záporného průběhu; šířka kladného a záporného pulzu;

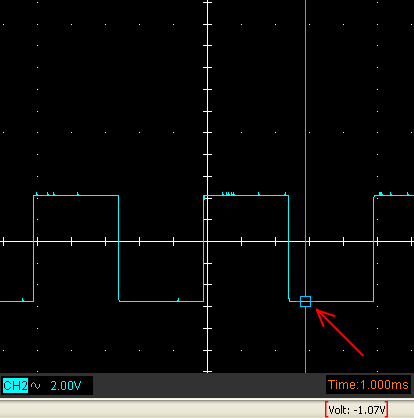

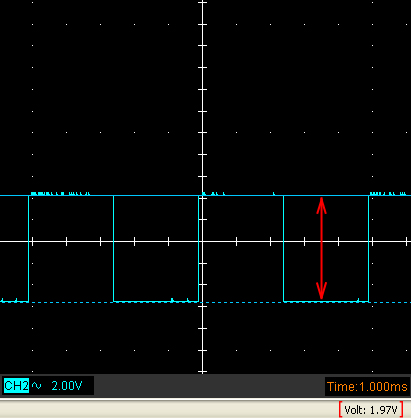

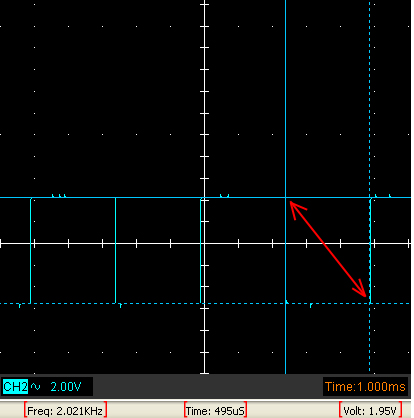

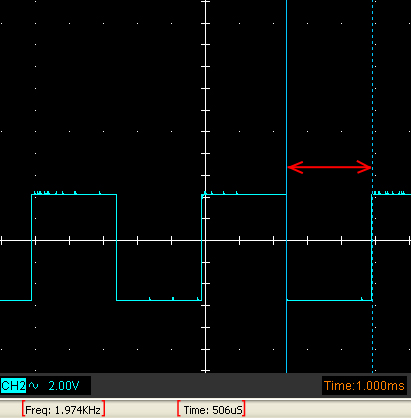

	Měřící kurzory	Kurzory vertikal a horizontal- zobrazení napěťových a časových diferencí; křížový kurzor; kurzor opisující tvar průběhu

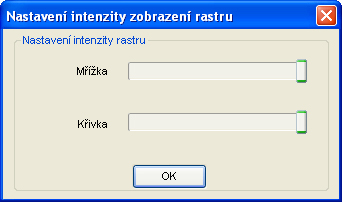

	Nastavení rastru	Vykreslení křivky (body, vektory); intenzita

Speciální funkce a speciální výbava	Speciální funkce	Generátor libovolných signálů
		Funkce okna spektrálního analyzátoru
		Čítač frekvence

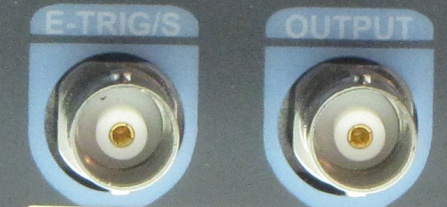

		Externí trigger
		Mód vlastní kalibrace a kontroly činnosti osciloskopu

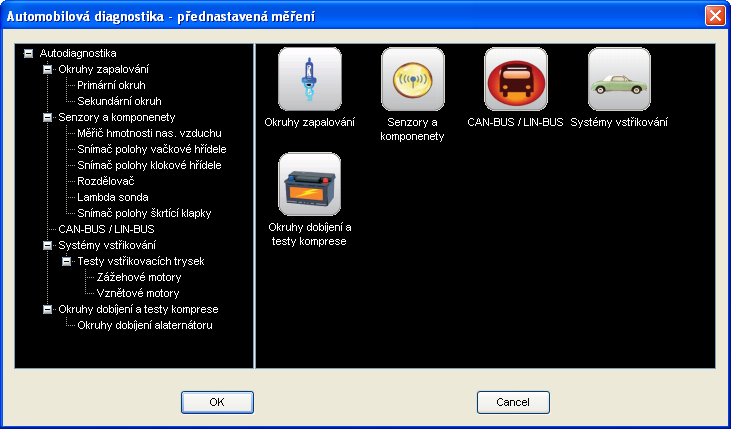

		Přednastavená měření autodiagnostiky

Generátor libovolných signálů	Frekvence křivky	DC(ss)~25MHz
	DAC	2K~200MHz nastavitelný
	Citlivost	0.1%
	Kanál	1 kanál (výstup)
	Hloubka	4KSa
	Vertikální rozlišení	12 bit
	Frekvenční stabilita	<30ppm
	Amplituda	±3.5V Max.
	Výstupní impedance	50 Ω
	Proud na výstupu	50mA I špička=50mA
	Typy signálu	Sinusové, obdélníkové, pilovité, trojúhelníkové, schodovité, impulzní
	BW systém	25M
	Harmonické zkreslení	-50dBc(1KHz), -40dBc(10KHz)

Možnosti aplikace	Možnosti ukládání měření	Uložení průběhu signálu
		Uložení okamžitého nastavení měření
		Uložení snímku obrazovky
	Možnosti tisku	Tisk reportu pro zákazníka
		Výběr kanálu; času; referenční křivky; matematické operace;
	Velikosti oken	Libovolně nastavitelné, vč. zobrazení ovládacích panelů

Mechanické vlastnosti a provozní podmínky	Rozměry	255 x 190 x 45 (mm)
	Váha	1 Kg
	Provozní teplota	0°C do + 60°C
	Relativní vlhkost	0°C do +40°C: <85%

Rozhraní, uživatelské prostředí a HW požadavky	Minimální konfigurace PC	Procesor 1,6 Ghz (1jádro); Operační paměť: 1 GB RAM; 20 MB HDD (místo na pevném disku); Display 800x600;
	Optimální konfigurace PC	Procesor 2,2 GHz (2jádra); Operační paměť: 2 GB RAM; 20 MB HDD (místo na pevném disku); Display 1024x768;
	Požadavky na operační systém	Windows XP; Windows Vista 32/64-bit; Windows 7 32/64-bit;
	Jazyk programu	Čeština (kompletní lokalizace); Angličtina; Němčina
	Možnosti připojení k PC	USB; LAN; WIFI

Systémové požadavky

Hardwarové požadavky automobilového osciloskopu na osobní počítač nebo notebook jsou standardní. Pro pohodlnou práci postačí notebook či PC z nejlevnějšího segmentu nových počítačů.

Minimální konfigurace

Procesor:	1,6 GHz (1 jádro)
Operační paměť RAM:	1 GB
Komunikační rozhraní:	USB 2.0 (volitelně LAN,WIFI)
Display:	800x600
Prostor na HDD:	20 MB
Operační systém:	MS Windows XP; MS Windows Vista 32/64-bit; MS Windows 7 32/64-bit

Doporučená konfigurace

Procesor:	2 GHz (2 jádra)
Operační paměť RAM:	2 GB
Komunikační rozhraní:	USB 2.0 (volitelně LAN,WIFI)
Display:	1024x768 a vyšší
Prostor na HDD:	2 GB a více
Operační systém:	MS Windows XP; MS Windows Vista 32/64-bit; MS Windows 7 32/64-bit

Instalace programu

Instalace softwaru DSO3064A pro Windows XP

1) Vložte instalační CD do CD-ROM mechaniky.

2) Spusťte soubor setup.exe

3) Po spuštění instalátoru pokračujte stisknutím tlačítka [NEXT]

4) Následně se zobrazí okno s volbou cílové složky, kam bude program DSO-3064A nainstalován.

5) V následujícím okně pokračujte stisknutím tlačítka [NEXT]

6) Následně se zobrazí okno s průběhem kopírování souborů do PC

7) Instalátor zaktualizuje konfiguraci systému

8) Instalace softwaru DSO-3064 je dokončena.

Instalátor ukončíte tlačítkem [Finish]

Instalace ovladačů DSO-3064A USB DRIVER pro Windows XP

1) Prostřednictvím kabelu USB propojte osciloskop Hantek s Vaším PC.

2) Operační systém automaticky detekuje nový hardware:

3) Po úspěšné detekci nového hardware, systém XP spustí průvodce nově rozpoznaným hardwarem.

V okně "Průvodce nově rozpoznaným hardwarem" vyberte volbu - [Ne, nyní ne] a pokračujte stisknutím tlačítka [Další>]

4) V následujícím okně označte volbu "Instalovat ze seznamu či daného umístění" a stiskněte tlačítko [Další>]

5) Pro úspěšnou instalaci driveru je nutné definovat cestu k umístění instalačních souborů ovladače. Označte "Při hledání zahrnout toto umístění", stiskněte tlačítko [Procházet] a zvolte cestu k adresáři s ovladači. Standardně se nachází v C:\Program Files\DSO-3064A\Driver

Po výběru pokračujte stisknutím tlačítka [Další>]

6) Průvodce přidáním nového hardwaru automaticky nainstaluje USB ovladač

7) Instalaci ovladačů dokončíte stisknutím tlačítka [Dokončit]

Update firmware zařízení DSO 3064A pro Windows XP

Podmínkou úspěšného updatu je, aby byl osciloskop připojený k PC. Používáte-li notebook, připojte jej k nabíječce. Před započetím procedury je doporučeno vypnout antivirový program a firewall.

1) Spusťte program "FPGATool.exe". Výchozí umístění programu je "C:\Program Files\DSO-3064A\FPGAUpdate\".

Upozornění: Během upgradu neodpojujte napájecí kabel, neodpojujte kabel USB.

Zadejte cestu ke staženému souboru (*.bin), který obsahuje update firmwaru.

2) Pokračujte stisknutím tlačítka [Update]

3) Úspěšné dokončení updatu firmwaru je potvrzeno hláškou "Update sucessfull! Please restart the device!".

4) Po ukončení ukončete program a odpojte na chvilku osciloskop od napájení i USB portu.

Návod na instalaci programu, ovladačů a update firmware pod operačními systémy MS Windows Vista 32/64bit a MS Windows 7 32/64bit naleznete v samostatném manuálu.

Nastavení jazyka

Před prvním spuštěním proveďte nastavení českého jazyka: [Utility] → [Language] → [Česky]

Nastavení připojení USB/LAN/WIFI

V rámci nastavení připojení osciloskopu k PC, program dovoluje konfigurovat následující volby. USB, LAN a WIFI. Zvolte připojení, které podporuje provedení Vašeho osciloskopu.

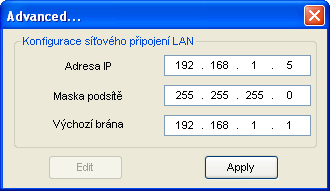

Konfigurace síťového připojení LAN/WIFI

Pro úspěšné připojení prostřednictví síťového adaptéru LAN musíte správně nakonfigurovat následující údaje:

Adresa IP		– přidělená IP adresa osciloskopu HANTEK
Maska podsítě	– Maska Vaší rezidentní podsítě
Výchozí brána	– Výchozí brána je IP adresa Vašeho PC

Jak zjistíte Vaší aktuální IP adresu, masku podsítě a Výchozí bránu?

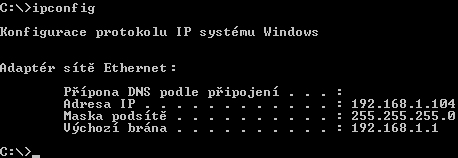

Každá instalace Windows obsahuje program ipconfig. Prostřednictvím tohoto programu velmi rychle a jednoduše zjistíte potřebné informace.

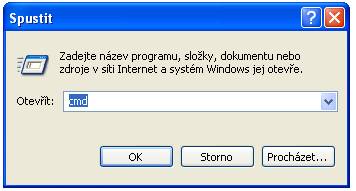

Zadejte tři písmenka cmd a stiskněte tlačítko [OK]

Spustí se okno pří-kazové řádky. Zadejte příkaz ipconfig a stiskněte [Enter]

Ve výpisu najdete potřebné info. Okno příkazové řádky uzavřete příkazem [EXIT]

Po úspěšné konfiguraci síťového adaptéru se můžete připojit prostřednictvím LAN:

Kontrola vstupního signálu a kompenzace sondy

Základní kontrolu můžete uskutečnit po řádné instalaci ovladačů a instalování aktuální verze programu vč. aktualizovaného firmware ovládacího modulu. Základní kontrolu pro ověření správné funkce přístroje provedete takto:

Zapojení osciloskopu DSO 3064A CZ a propojení s PC

Zapněte přístroj do sítě prostřednictvím napájecího adaptéru a připojte k PC pomocí USB kabelu.

Kompenzace sondy

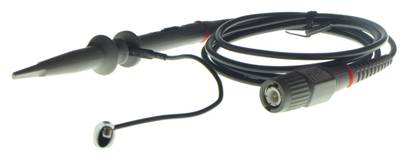

Pro test budete potřebovat sondu PP-80 CAT2 s přepínačem zeslabení 1x - 10x. Sonda je součástí základního příslušenství:

Na měřící sondě PP-80 CAT2 nastavte zeslabení pomocí přepínače na sondě na 1x:

Připojte špičku sondy za její háček ke konektoru kompenzačního signálu a krokodýlka sondy k uzemňovací svorce na osciloskopu. Dbejte na správné připojení k odpovídajícím zdířkám.

Následně zapojte sondu k osciloskopu do kanálu 1 (CH1) viz obrázek:

Soubor:Manual final v1 1 27.jpg

V programu na pravém ovládacím panelu nastavte na přepínači faktor zeslabení na 10x:

Na rastru se zobrazí obdélníkový signál o amplitudě 2V_šš a kmitočtu přibližně 1kHz. Sledujte a kontrolujte správný tvar signálu:

Tyto kroky opakujte pro každý kanál samostatně. Při přepínání kanálů již proměřené kanály vypínejte, tak aby byl aktivní vždy jeden.

V případě, že se na rastru zobrazí nesprávný signál, vysoké nebo nízké kompenzace, nastavte proměnný kondenzátor v sondě pomocí přiloženého šroubováčku s nekovovou rukojetí. Toto ladění pomocí otáčení nastavovacího prvku provádějte, dokud nedospějete ke správnému tvaru obdélníkového signálu kompenzace sondy.

Kalibrace přístroje

Automatická kalibrace nastavuje interní obvody osciloskopu a tím optimalizuje nastavení s ohledem na maximální přesnost měření.

Automatickou kalibraci přístroje byste měli spouštět vždy, pokud klesne okolní teplota o 5 °C a více. Kalibraci můžete spustit kdykoliv, ale musíte dodržet následující podmínky:

• osciloskop musí být v provozu min. 20-30min aby se stačil zahřát na provozní teplotu.
• před spuštěním odpojte všechny sondy

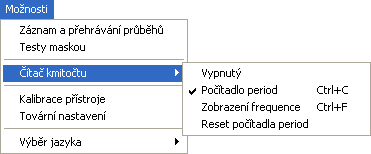

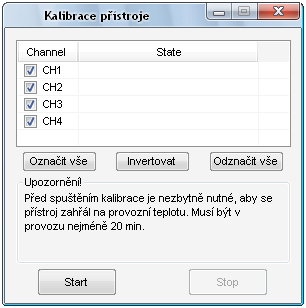

Pro spuštění kalibrace zvolte v hlavním menu [Možnosti] → [Kalibrace přístroje] a následně postupujte dle pokynů na obrazovce. Vlastní kalibrace trvá několik málo minut.

Tovární nastavení

Funkce uvede veškerá nastavení osciloskopu do stavu původního nastavení nového přístroje.

Funkci spustíte z hlavního menu: [Možnosti] → [Tovární nastavení]

Uživatelské prostředí programu

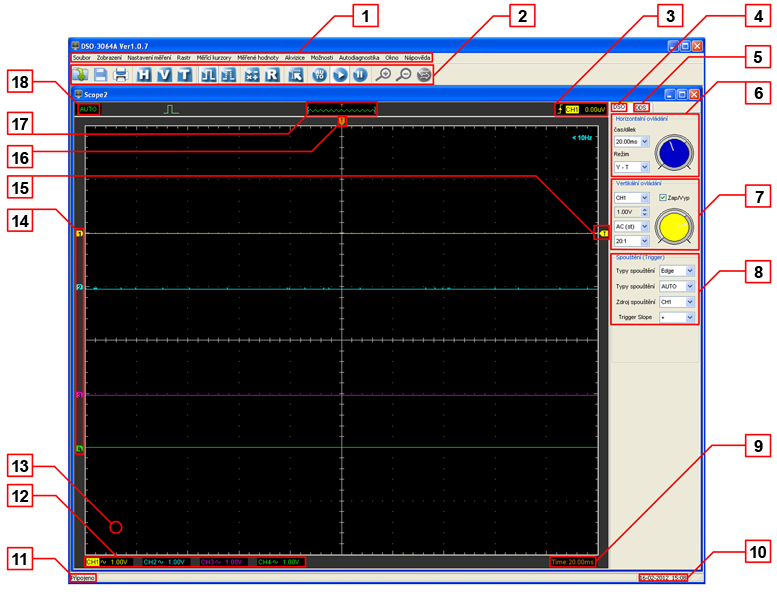

Seznámení s hlavním oknem programu

Než začnete pracovat s osciloskopem seznamte se s uživatelským prostředím ovládacího programu a všemi jeho hlavními ovládacími prvky.

1 – Hlavní menu

2 – Panel nástrojů

3 – Spouštění, vzestupná/sestupná hrana

4 – Záložka s ovládacím panelem 4 kanálového osciloskopu DSO 3064A

5 – Záložka generátoru signálu DDS 3064A

6 – Ovládací panel pro nastavení časové (horizontální) základny

7 – Ovládací panel pro nastavení napěťové (vertikální) základny

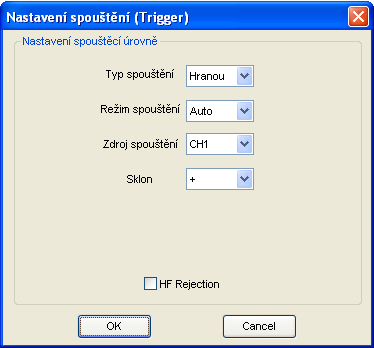

8 – Ovládací panel pro nastavení spouštění (Triggeru)

9 – Zobrazuje stav časové (horizontální) základny

10 – Zobrazuje systémový čas (stavový řádek)

11 – Zobrazuje status navázané komunikace mezi osciloskopem a PC. (stavový řádek)

12 – Zobrazuje informace o jednotlivých kanálech: č. kanálu, vazbu a stav ver. základny.

13 – Rastr

14 – Referenční úrovně jednotlivých kanálů.

15 – Poloha spouštění v okně průběhu

16 – Poloha spouštění v okně průběhu

17 – Poloha spouštění v paměti

18 – Stav spouštění (nastavení sběru dat)

Hlavní menu programu

Hlavní menu je ústředním navigačním prvkem programu. Z hlavního menu můžete vstupovat do všech funkcí a nastavení programu.

V následujících kapitolách postupně probereme všechny volby a funkce, které hlavní menu nabízí.

Popis ikon panelu nástrojů

Tento ovládací panel obsahuje 17 ikon, které usnadňují a zrychlují práci s funkcemi ovládacího programu osciloskopu.

V následující tabulce jsou popsány funkce jednotlivých ikon.

	Otevřít referenční průběh ze souboru			Referenční kanál
	Uložit referenční průběh do souboru			Měřící kurzor
	Tisk oscilogramu (report z měření)			Automatické nastavení rozsahu
	Horizontální systém			Spustit vzorkování
	Vertikální systém			Zastavit vzorkování
	Spouštění – trigger			Lupa (Zoom) oddálení
	Vykreslit křivku vektory			Lupa (Zoom) přiblížení

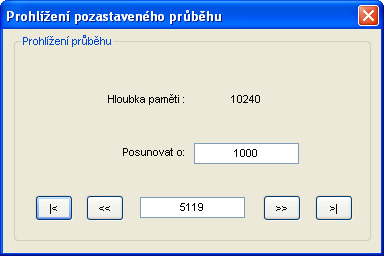

	Vykreslit křivku body			Prohlížení pozastaveného průběhu

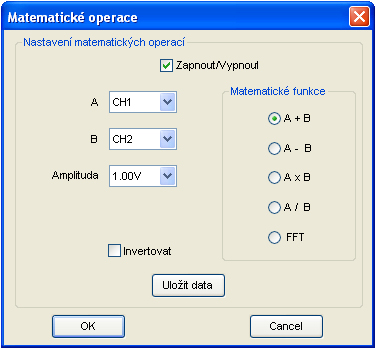

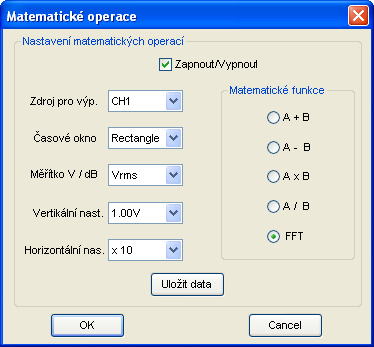

	Matematické operace

Seznam klávesových zkratek

Klávesové zkratky ALT+

Pro snadný pohyb v hlavním menu můžete využít klávesových zkratek pomocí klávesy ALT+první písmenko požadované položky. Například rychlá aktivace akvizičního režimu Detekce špiček. Stiskněte a držte tlačítko ALT a postupně stiskněte písmenka A (akvizice), R (Režimi sběru dat), D (detekce špiček) v tomto pořadí:

ALT (držet) → A → R → D

Klávesové zkratky CTRL+

Pro snadný pohyb v hlavním menu můžete využít klávesových zkratek pomocí klávesy CTRL+ písmenko požadované položky viz tabulka se seznamem klávesových zkratek.

CTRL+N	Nové měření
CTRL+L	Otevřít referenční průběh ze souboru
CTRL+S	Uložit referenční průběh do souboru
CTRL+P	Tisk oscilogramu

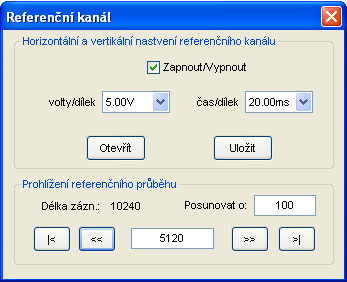

CTRL+R	Referenční kanál
CTRL+M	Matematické operace
CTRL+T	Spouštění - Trigger
CTRL+V	Vertikální ovládání
CTRL+H	Horizontální ovládání
CTRL+G	Zobrazit mřížku

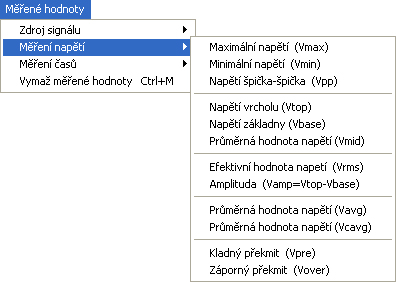

CTRL+M	Vymaž měřené hodnoty
CTRL+R	Spustit vzorkování
CTRL+O	Zastavit vzorkování
CTRL+C	Čítač kmitočtu
CTRL+F	Zobrazení frekvence

Nastavení zobrazení a uspořádání oken programu

Zobrazení a uspořádání oken v programu lze nastavit pomocí voleb, které jsou zastoupeny přímo v hlavním menu.

Zaškrtávací volby v nabídce zobrazení slouží k aktivaci nebo deaktivaci zobrazení hlavního panelu ikon, Stavového řádku ve spodní části obrazovky a postranního ovládacího panelu

V nabídce Okno lze měnit konfiguraci zobrazení oken.

Nastavení osciloskopu

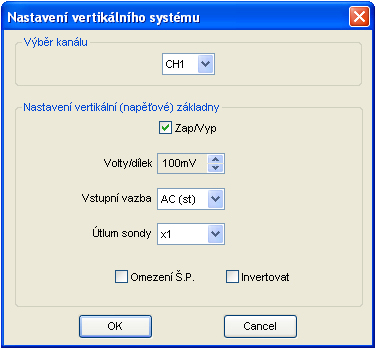

Vertikální systém

Nastavení vertikálního systému má každý kanál samostatné.

V okně " Nastavení vertikálního systému" můžete nastavit:

1) Výběr kanálu – zde je se nastavuje zdroj signálu - kanály CH1 až CH4

2) Zap/Vyp – indikuje aktivní nebo neaktivní kanál.

3) Volty/dílek – nastavení vertikálního měřítka – amplitudy odpovídající jednomu dílku lze nastavit v posloupnosti hodnot 1 – 2 – 5 od 10mV do 5V.

4) Vstupní vazba – nastavit můžete: DC (ss), AC (st), GND (z)

DC (ss)

Stejnosměrná vazba, která přenáší stejnosměrnou (DC) i střídavé (AC) složky vstupního signálu do osciloskopu. Nastavení vstupní vazby je signalizováno ikonou ve spodní části obrazovky vedle označení vstupního kanálu.

AC (st)

Střídavá vazba, která blokuje průchod stejnosměrné (DC) složky vstupního signálu a propouští pouze střídavé (AC). Nastavení vstupní vazby je signalizováno ikonou ve spodní části obrazovky vedle označení vstupního kanálu.

GND (z)

Signál je odpojen od vstupu osciloskopu. Nastavení vstupní vazby je signalizováno ikonou ve spodní části obrazovky vedle označení vstupního kanálu.

5) Útlum sondy – Nastavení hodnoty zeslabovacího faktoru (dělícího poměru) sondy, nebo připojeného děliče atp.

6) Dělicí poměr sondy – mění vertikální měřítko rastru tak, že naměřené výsledky odpovídají skutečnému napětí na měřicím hrotu sondy. Vybírat lze s možností:

Sondy s dělícím poměrem - odpovídající nastavení
1:1 10 : 1 100 : 1 1000 : 1 10000 : 1	1X 10X 100X 1000X 10000X
Automobilový atenuátor
20:1	20X
Proudové kleště (CC- Current Clamp) Hodnotu volíte dle přepnutí hodnoty na kleštích
CC65 CC650 CC1100	20A~ 65A 60A~650A 100A~1100A

7) Omezení šířky (BW Limit)

V případě, že nejsou vysokofrekvenční složky signálu důležité pro jeho analýzu, lze aktivovat omezení šířky pásma a potlačit kmitočty vyšší než 20MHz a tím omezit šum. Nastavení vstupní vazby je signalizováno ikonou ve spodní části obrazovky vedle označení vstupního kanálu.

8) Invertovat – funkce vykreslení tvaru inverzní křivky - převrácené zobrazení výsledného průběhu o 180° k základní rovině.

Vertikální systém lze ovládat i prostřednictvím ovládacího prvku umístěného v pravém ovládacím panelu v hlavním okně programu viz,obrázek.

Nastavení napěťové základny se zobrazuje v levém dolním rohu obrazovky.

Horizontální systém

Nastavení horizontálního systému má každý kanál samostatné. Nastavení horizontálního systému se také označuje jako rychlost časové základny.

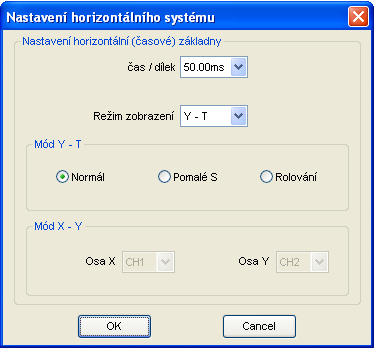

V okně " Nastavení horizontálního systému" můžete nastavit:

1) Čas/dílek – nastavení horizontálního měřítka – nastavení doby odpovídající jednomu dílku horizontální stupnice a vzorkovacího kmitočtu osciloskopu.

Nastavení se mění v posloupnosti hodnot 1 – 2 – 5.

2) Režim zobrazení – na výběr jsou volby Y-T a X-Y

Y-T

v tomto režimu zobrazení určuje osa Y napětí a osa X čas, tedy zobrazení amplitudy v závyslosti na čase. Jedná se o typické nastavení horizontální základny.

X-Y

v tomto režimu zobrazení určuje osa X napětí kanálu např. CH1 (definovaného uživatelem) a osa Y napětí kanálu např. CH2(definovaného uživatelem). Jinými slovy v tomto režimu se porovnávají úrovně napětí dvou průběhů bod po bodu. Pro potřeby tohoto režimu lze používat pouze dva kanály.

3) Mód Y-T – na výběr jsou volby: Normál, Pomalé skenování a Rolování

Normál

zobrazení amplitudy v závislosti na čase. Jedná se o typické nastavení horizontální základny.

Pomalé skenování

V režimu pomalého skenování se používá detekce maximální hodnoty sběru dat, tzn., že nedochází ke ztrátám nasbíraných dat (i když v nabídce Akvizice je nastaven jiný režim sběru dat, nebo hloubka paměti). Osciloskop nejprve získá potřebná data pro zobrazení průběhu a pak čeká na spouštěcí událost. Po spouštěcí události bude osciloskop pokračovat ve sběru dat dále. Aplikuje-li se režim pomalého skenování pro potřeby zobrazení nízkofrekvenčních průběhů, doporučuje se nastavit vazbu kanálu na DC(ss).

Režim pomalého skenování umožňuje sledovat dynamické změny u nízkofrekvenčních průběhů. Tento režim je používán například při testování napájecích zdrojů.

Rolování

Při nastavení režimu rolování se zobrazovaný průběh posouvá (roluje) po rastru zprava doleva. Minimální nastavení horizontální základny je 500 mS/dílek. V rámci funkce rolování není k dispozici spouštěcí režim a horizontální posuv.

4) Mód X-Y – nastavení kanálů pro režim X-Y tedy definování zdrojových kanálů os X a Y.

Horizontální systém lze ovládat i prostřednictvím ovládacího prvku umístěného v pravém ovládacím panelu v hlavním okně programu:

Nastavení časové základny se zobrazuje v pravém dolním rohu obrazovky.

Spouštění

Spouštěcí – trigrovací funkcí disponuje každý osciloskop. Osciloskop synchronizuje horizontální přeběh na správný bod signálu, což je velmi důležité pro správnou charakterizaci signálu. Správné nastavení spouštění dovoluje zachycovat periodické signály a zobrazit je na obrazovce jako nehybné průběhy. V případě, že není spouštění správně nastaveno objevuje se nestabilně zobrazený průběh nebo prázdná obrazovka.

Před zobrazením resp. čekáním na spouštěcí podmínku zahájí osciloskop sběr dat. V momentě, kdy posbírá dostatečné množství dat, vykreslí nejprve průběh nalevo od okamžiku spuštění (spouštěcího bodu). Během čekání na spouštěcí podmínku pokračuje ve sběru dat. Po detekci spouštěcí události a nashromáždění dostačujících dat zobrazí osciloskop průběh napravo od spouštěcího bodu.

V ovládacím programu můžete nastavit 4 typy podmínek spouštění: Hranou (Edge), Šířkou pulzu (Pulse), Videosignálem (Video) a Střídavého spouštění (Alt).

Typ spouštění Hranou (Edge)

Spouštění hranou je základní typ spouštění. Pokud hrana spouštěcího signálu prochází nebo dosáhne dané úrovně, nastane spouštění.

V okně " Nastavení spouštěcí úrovně" můžete nastavovat:

1) Typ spouštění – Hranou

2) Režim spouštění – nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, Normal nebo Single.

Auto

Sběr dat resp. vzorkování signálu probíhá i v případě, že není detekována spouštěcí podmínka.

Normal

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována spouštěcí podmínka.

Single

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována jediná spouštěcí podmínka.

3) Zdroj spouštění – Zde je možné nastavit zdroje signálu - kanály CH1 až CH4.

Další možností je externí trigger, který je na zadní straně přístroje označen jako E-TRIG/S viz obrázek č. 72

4) Sklon – nastavuje spuštění na vzestupnou nebo sestupnou hranu. Na výběr je [+] – vzestupnou nebo [-] – sestupnou.

5) HF Rejection – zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech.

Typ spouštění šířkou pulzu (Pulse)

Tímto nastavením typu spouštění lze definovat amplitudu podmíněnou časem. Ke spuštění šířkou impulzu dojde, pokud je detekován impulz, který splňuje definovanou spouštěcí podmínku. Tento typ spouštění se používá pro nalezení impulzu o určité šířce.

Tímto způsobem lze spouštět osciloskop krátkými rušivými pulzy (glitch), které jsou kratší než půlperioda hodinového signálu. Tyto impulzy mohou být příčinou poruch číslicových obvodech.

V okně " Nastavení spouštěcí úrovně" můžete nastavovat:

1) Typ spouštění – Pulz

2) Režim spouštění – nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, Normal nebo Single.

Auto

Sběr dat resp. vzorkování signálu probíhá i v případě, že není detekována spouštěcí podmínka.

Normal

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována spouštěcí podmínka.

Single

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována jediná spouštěcí podmínka.

3) Zdroj spouštění – Zde je možné nastavit zdroje signálu - kanály CH1 až CH4 nebo externí trigger, který je na zadní straně přístroje označen jako E-TRIG/S viz obrázek.

4) Podmínka šířky pulzu – Volba typu impulzu, kterým se provede spuštění.

+ Delší (+More)

Spouštění nastane za splnění podmínky: kladný impulz má delší šířku, než je uživatelem definovaná šířka impulzu.

+ Kratší (+Less)

Spouštění nastane za splnění podmínky: kladný impulz má kratší šířku, než je uživatelem definovaná šířka impulzu.

+ Stejný (+Equal)

Spouštění nastane za splnění podmínky: kladný impulz má stejnou šířku impulzu, jako definovaná šířka impulzu uživatelem.

- Delší (-More)

Spouštění nastane za splnění podmínky: záporný impulz má delší šířku, než je uživatelem definovaná šířka impulzu.

- Kratší (-Less)

Spouštění nastane za splnění podmínky: záporný impulz má kratší šířku, než je uživatelem definovaná šířka impulzu.

- Stejný (-Equal)

Spouštění nastane za splnění podmínky: záporný impulz má stejnou šířku impulzu, jako definovaná šířka impulzu uživatelem.

5) Šířka pulzu – Ke spuštění šířkou pulzu dojde v případě, že je detekován impulz, který splňuje definovanou podmínku. Šířku pulzu lze nastavit od 10ns do 10s

6) HF Rejection – zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech.

Typ spouštění videosignálem (Video)

Spouštění videosignálem se používá pro spouštění určitými půlsnímky nebo řádky televizního signálu standardu PAL, SECAM nebo NTSC.

V okně " Nastavení spouštěcí úrovně" můžete nastavovat:

1) Typ spouštění – Video

2) Režim spouštění – nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, Normal nebo Single.

Auto

Sběr dat resp. vzorkování signálu probíhá i v případě, že není detekována spouštěcí podmínka.

Normal

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována spouštěcí podmínka.

Single

Sběr dat resp. vzorkování signálu probíhá pouze v případě, že je detekována jediná spouštěcí podmínka.

3) Zdroj spouštění – Zde je možné nastavit zdroje signálu - kanály CH1 až CH4.

Další možností je externí trigger, který je na zadní straně přístroje označen jako E-TRIG/S viz obrázek č. 77

4) Synchronizace – Volba typu synchronizace definuje způsob, jakým se provede spuštění. Nastavit lze: All lines, All Field, Odd Field, Even Field a Line Num.

All lines

Spouštění každým řádkem TV signálu

All Field

Spouštění všemi půlsnímky

Odd Field

Spouštění lichými půlsnímky

Even Field

Spouštění sudými půlsnímky

Line Num

Spouštění definovaným řádkem. V případě, že zvolíte tuto volbu, nastavte i číslo řádku od 1 do 625.

5) Standard – Nastavit lze videosignál televizního standardu PAL/SEC nebo standardu NTSC.

6) HF Rejection – zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech.

Typ střídavého spouštění (Alternate)

Režim střídavého spouštění se používá pro spouštění nesynchronizovaných signálu.

Režim střídavého spouštění se používá pro spouštění nesynchronizovaných signálu.

V okně " Nastavení spouštěcí úrovně" můžete nastavovat:

1) Typ spouštění – Alt

2) Zdroj spouštění – Zde je možné nastavit zdroje signálu - kanály CH1 až CH4.

Další možností je externí trigger, který je na zadní straně přístroje označen jako E-TRIG/S viz obrázek č. 79

3) Typ spouštění – Hranou (Edge), Šířkou pulzu (Pulse), Videosignálem (Video)

4) Sklon – nastavuje spuštění na vzestupnou nebo sestupnou hranu. Na výběr je [+] – vzestupnou nebo [-] – sestupnou.

5) HF Rejection – zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech.

Externí spouštění

Tento zdroj spouštění lze spustit jako pátý kanál během sběru dat z ostatních čtyřech kanálů. Externí trigger připojujte ke zdroji signálu, který právě měříte.

Soubor:Manual final v1 1 79.jpg

BNC vstup se nachází na zadní straně osciloskopu. Konektor je označen E–TRIG/S.

Automatické nastavení rozsahu

Osciloskop Hantek disponuje funkcí automatického nastavování rozsahu, pro měření. Tato funkce nastavuje parametry osciloskopu automaticky podle aktuálně přiváděného vstupního signálu.

Osciloskop automaticky zapne všechny 4 kanály. Detekuje-li přivedený signál, tak odpovídajícím způsobem nastaví horizontální (časovou) a vertikální (napěťovou), současně také zvolí rozsah časové základny, tak aby odpovídal zdroji spouštění.

Funkci spustíte z hlavního menu: [Akvizice] → [Auto. nastavení rozsahu]

Ukládání a otevírání nastavení osciloskopu

Tato funkce je velmi užitečná, měříte-li často určité typy signálů a nebaví Vás znovu a znovu nastavovat časovou a napěťovou základnu, použijte uložení nastavení do souboru.

Data se ukládají do souborového formátu SET.

Referenční kanál

Referenční průběhy jsou komplexní datové záznamy z provedených měření. Referenční průběhy mohou sloužit jako šablony naměřených signálů správně fungujících snímačů apod. Klávesová zkratka pro spuštění ovládacího panelu referenčního kanálu je Ctrl+R

Prohlížení referenčního průběhu

Délka celkově zaznamenaného signálu je charakterizována nastavením hloubky paměti v sekci [Akvizice] ve hlavním menu. Hloubku paměti je nutné nastavit ještě před uložením referenčního průběhu.

Pro posun po časové ose uloženého referenčního průběhu používejte tlačítka doprava a doleva. Pole "Posouvat o:" definuje měřítko o kolik se v rastru bude signál posunovat.

Změna parametrů horizontály a vertikály

měnit parametry časové a napěťové základny můžete prostřednictvím rolovacích nabídek.

Z okna referenční kanál lze referenční průběhy nejen otevírat ale i ukládat prostřednictvím tlačítek [Otevřít] a [Uložit].

Ukládání a otevírání referenčních průběhů

Referenční průběhy jsou komplexní datové záznamy z provedených měření, které si můžete:

• prohlížet – vč. posunu v rámci předem definovaného časového úseku, který je charakterizován nastavením hloubky paměti v sekci [Akvizice] ve hlavním menu.
• měnit parametry časové a napěťové základny

Referenční průběhy mohou sloužit jako šablony naměřených signálů správně fungujících snímačů apod. Pomocí funkce uložit lze tyto soubory ukládat pod libovolným jménem do složky definované uživatelem. Před uložením se program dotáže, ze kterého zdroje signálu budou data ukládána. Získaná data lze ukládat z jednoho kanálu (CH1; CH2; CH3; CH4) nebo ze všech naráz (ALL).

Pro úspěšné uložení a analýzu ukládejte data nejlépe jako všechny kanály (ALL) do souboru WMS. Postup je následující:

1) zvolte větší hloubku paměti [Akvizice] → [Hloubka paměti] → [např. 2MSa]

2) počkejte pár okamžiků, než se na rastru objeví signál…

3) zvolte uložení souboru [Soubor] → [Uložit referenční průběh do souboru]

4) Vyberete zdroj signálu- konkrétní kanál (CH1- CH4) nebo všechny (ALL). V případě, že vyberete pouze jeden kanál zvolte souborový typ CSV. V případě, že ukládáte všechny kanály zvolte souborový typ WMS.

5) Následně se zobrazí okno, které indikuje čtení.

6) Vyčkejte na hlášku:

Dokud se toto upozornění nezobrazí, průběh nebyl uložen.

7) Referenční průběh je uložen.

Pokud ukládáte referenční průběh z jednoho kanálu, program Vám nabídne 5 souborových typů:

• TXT – standardní soubor textového editoru.
• CSV – souborový formát určený pro výměnu tabulkových dat (command-separated-values)
• RFC – soubor referenčních křivek, specifický pro tento program – slouží pro ukládání naměřených průběhů
• XLS – souborový formát tabulkových procesorů
• DOC – standardní formát textových dokumentů

Data doporučujeme ukládat do formátu CSV nebo RFC.

Pokud ukládáte referenční průběhy ze všech kanálů, program Vám nabídne 4 souborové typy:

TXT	– standardní soubor textového editoru.
WMS	– soubor průběhů, specifický pro tento program – slouží pro ukládání naměřených průběhů
XLS	– souborový formát tabulkových procesorů
DOC	– standardní formát textových dokumentů Data doporučujeme ukládat pro jednotlivé kanály do formátu CSV a pro všechny kanály do formátu WMS.

Matematické operace

Ovládací panel pro matematické operace je charakterizován klávesovou zkratkou Ctrl+M.

Tato funkce umožňuje volbu mezi následujícími matematickými funkcemi:

• Součet
• Rozdíl
• Součin
• Podíl
• FFT (Fast Fourier Transform – rychlá Fourierova transformace)

Výsledky matematických funkcí jdou vyhodnocovat buď vizuálně, nebo s využitím mřížky či s využitím měřících kurzorů.

Součet, rozdíl, součin a podíl průběhu

V okně "Nastavení matematických operací" můžete nastavovat:

1) A a B – označení požadovaných vstupních kanálů.

2) Amplituda – zde nastavte napěťovou amplitudu matematicky získaného průběhu. Nastavovat ji můžete v posloupnosti 1 – 2 – 5. Nastavení se projeví přímo u levého dolního okraje rastru.

3) Matematické funkce – zde vyberete požadovanou funkci

4) Invertovat – funkce vykreslení tvaru inverzní křivky - převrácené zobrazení výsledného průběhu o 180° k základní rovině.

Nastavená data výsledného průběhu můžete uložit do souboru stisknutím tlačítka [Uložit data] – ukládat lze do souborových typů TXT, XLS a DOC.

Rychlá Fourierova transformace

Matematická funkce FFT (Fast Fourier Transform) přepočítává časový průběh signálu na příslušné kmitočtové složky. Takto získané průběhy se aplikují při vyhodnocování harmonických složek signálu např. pro vyhodnocování šumu v SS napájecích zdrojích.

V okně "Nastavení matematických operací" můžete nastavovat:

1) Zdroj pro výp. – označení požadovaných vstupních kanálů pro výpočet (CH1-CH4).

2) Časové okno – V rámci výpočtu jsou k dispozici 4 okna. Každé časové okno je kompromisem mezi rozlišením kmitočtu a přesností amplitudy. Výběr provádějte podle účelu měření. Na výběr jsou tyto okna:

• Rectangle – Pravoúhlé okno

(Nejlepší rozlišení kmitočtu, nejhorší rozlišení amplitudy)

Přechodové jevy či impulzy, které mají stejné úrovně amplitudy před a po spuštění události.

• Hanning – Hanningovo / Hamming – Hammingovo

(Dobré rozlišení kmitočtu, dobré rozlišení amplitudy)

Přechodové jevy či impulzy, které mají odlišné úrovně amplitudy před a po spuštění události.

• Blackman – Blackmanovo okno

(Nejhorší rozlišení kmitočtu, nejlepší rozlišení amplitudy)

Periodické signály jednoho kmitočtu za účelem nalezení nejvyšších harmonických složek.

3) Měřítko V/dB – nastavení dynamického rozsahu pro zobrazení průběhu FFT. Můžete přepínat mezi jednotkami V_RMS a dBV_RMS.

4) Vertikální nast. – nastavení amplitudy

5) Horizontální nast. – nastavení kmitočtu připadajícího na jeden dílek. Stupnice kmitočtu se zobrazuje v přímo v rastru.

FFT průběhy, které mají stejnosměrnou složku nebo posuv mohou způsobovat chyby ve výpočtech. Pro omezení těchto chyb nastavte volbu střídavé vazby.

Nastavená data výsledného průběhu můžete uložit do souboru stisknutím tlačítka [Uložit data] – ukládat lze do souborových typů TXT, XLS a DOC.

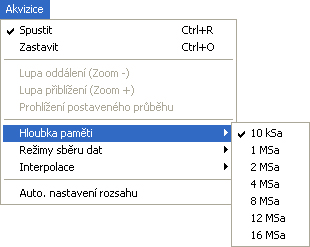

Nastavení hloubky paměti

Hloubka paměti jde nastavit v rozmezí od 10kSa do 16MSa. Nastavením vyšší hodnoty hloubky paměti lze využít více rozsahů rychlostí časové základny s maximální vzorkovací frekvencí.

Nastavením hlubší paměti dosáhnete při ukládání referenčního průběhu do souboru delšího časového záznamu.

Změna nastavení na vyšší hodotu hloubky paměti způsobí, že se již vzorkovaný signál nezobrazí na rastru obrazovky, ale rovnou se ukládá do paměti. Výsledek je možné uložit jako referenční průběh z hlavního menu [Soubor] → [Uložit referenční průběh do souboru].

Více informací o použití a ukládání referenčního průběhu se dozvíte v sekcích Referenční kanál a Ukládání a otevírání referenčních průběhů.

Režimy sběru dat

Osciloskop nabízí tři režimy sběru dat.

Normální

V „Normálním" akvizičním režimu (při nastavení dlouhého času – velkého horizontálního měřítka) vzorkuje A/D převodník ve vzorkovacím kmitočtu, který poskytuje více vzorků, než je možné uložit do paměti. Některé vzorky jsou vynechávány (decimovány) a tím pádem nemusejí být zjištěny velmi úzké špičky ve sledovaném průběhu.

Režim průměrování

V  akvizičním režimu „průměrování" lze nastavit průměrnou hodnotu času v násobcích. V rámci nastavení lze volit sekvenci sběru dat (2, 4, 8, 16, 32, 64, 128)

Detekce špiček

V  akvizičním režimu „detekce špiček" osciloskop zachycuje pouze maximální a minimální hodnoty zjištěné v periodě. Touto metodou je možné zachytit i velice úzké špičky v signálu i při nastavení většího horizontálního měřítka.

Nastavení interpolace

Funkce interpolace vykresluje napěťovou křivku propojením jednotlivých vzorkovaných bodů.

Osciloskop propojí jednotlivé vzorkované body průběhu buď polynomem nebo kvadratickou či lineární interpolační křivkou.

Příklad interpolačních křivek:

Bez interpolace	Sin(x)/x	Lineární

V rozbalovací nabídce měření napětí můžete zvolit:

Step – vykreslení vektory, jednotlivé vzorky jsou spojovány přímkami.

Lineární – vykreslení vektory, jednotlivé vzorky jsou spojovány přímkami.

Sin(x)/x – vykreslení křivkou, jednotlivé vzorky spojeny křivkami.

Nastavení rastru

Nastavení umožňuje upravovat zobrazení mřížky, vykreslení vlnové křivky a nastavovat jas mřížky a křivky.

Vykreslení křivky

• Vektory

Osciloskop propojí jednotlivé vzorkované body průběhu s využitím digitální interpolace, které můžete měnit v sekci [Akvizice] → [interpolace]

• Body

Osciloskop zobrazuje jednotlivé vzorkované body průběhu

Výchozí nastavení je nakonfigurováno na vykreslení vektory.

Zobrazit mřížku

Souřadnicový systém v rastru se dá dočasně vypnout. Při spuštění osciloskopu je vždy zapnutý. Vypnutí a zapnutí souřadnic lze uskutečnit také klávesovou zkratkou CTRL+G.

Nastavení intenzity (jasu) zobrazení rastru

Nastavení mění intenzitu vykreslení křivky a mřížky rastru. Pro změnu intenzity posouvejte šoupátkem z leva doprava.

Výchozí pozice šoupátek je nastavena na plnou intenzitu

Měření

Měřené hodnoty

Funkce automatická měření umožňuje automaticky měřit 20 různých hodnot.

|

Před požitím je nutné specifikovat zdroj signálu – kanál. Na výběr jsou možnosti CH1 až CH4.

V případě že se za rovnítkem s označením čísla kanálu a zkratky aktuálního měření zobrazí hvězdičky ( ***** ), měření nelze v aktuálním nastavení provést.

Vymaž měřené hodnoty

Vymaže aktuálně zobrazené měřené hodnoty v rastru.

Měření napětí

V rozbalovací nabídce měření napětí můžete zvolit:

Maximální napětí (Vmax)

maximální hodnota napětí – největší kladné napětí měřené v celém průběhu.

Minimální napětí (Vmin)

minimální hodnota napětí – největší záporné napětí měřené v celém průběhu.

Napětí špička-špička (Vpp)

napětí mezi oběma špičkami (vrcholy)

Napětí vrcholu (Vtop)

napětí odpovídají plochému vrcholu průběhu, používá se u pravoúhlých nebo impulzních průběhů.

Napětí základny (Vbase)

napětí odpovídá plochému základu průběhu, používá se u pravoúhlých nebo impulzních průběhů.

Průměrná hodnota napětí (Vmid)

aritmetický průměr napětí, počítaný z celého průběhu.

Efektivní hodnota napětí (Vrms)

efektivní hodnota (RMS - root-mean-square) napětí, počítané z celého průběhu.

Amplituda (Vamp=Vtop-Vbase)

napětí mezi vrcholem a základnou průběhu.

Průměrná hodnota napětí (Vavg)

aritmetický průměr napětí, počítaný z celého průběhu.

Průměrná hodnota napětí (Vcavg)

aritmetický průměr napětí, počítaný z celého průběhu.

Kladný překmit (Vpre)

je definován jako (Vmax – Vtop)/Vamp, používá se u pravoúhlých nebo impulzních průběhů.

Záporný překmit (Vover)

je definován jako (Vmin – Vbase)/Vamp, používá se u pravoúhlých nebo impulzních průběhů.

Měření časů

V rozbalovací nabídce měření časů můžete zvolit:

Doba periody (Period)

doba periody průběhu

Kmitočet (Freq)

opakovací kmitočet průběhu.

Doba náběžné hrany (Rise T)

doba odpovídající vzestupné hraně v průběhu.

Doba sestupné hrany (Fall T)

doba odpovídající sestupné hraně v průběhu.

Střída kladného impulzu (+Duty)

činitel využití periody (střída) normálního impulzu.

Střída záporného impulzu (-Duty)

Měří se činitel využití periody (střída) negativního impulzu.

Šířka kladného impulzu (+Width)

šířka normálního impulzu v průběhu.

Šířka záporného impulzu (-Width)

šířka negativního impulzu v průběhu.

Čítač kmitočtu

Funkce čítače kmitočtu se vztahuje k aktuálně zvolenému zdroji spouštění. Podmínkou je správné nastavení trigerru. Kmitočty může měřit od 5 Hz do šířky pásma osciloskopu. Funkci čítače naleznete v hlavním menu v sekci [Možnosti] → [Čítač kmitočtu]

V rozbalovacím menu lze volit:

Počítadlo period – Počítání počtu period signálu v určitém časovém intervalu - označuje se jako hradlovací interval.

Reset počítadla period – vynuluje aktuálně vypočítaný počet period

Zobrazení frekvence – zobrazí frekvenci.

Funkce čítače kmitočtu není k dispozici v typu spouštění Alt.

Měřící kurzory

Výběr kanálu – Použití přímkových kurzorů umožňuje provádět měření průběhu signálu na obrazovce automaticky, tj. bez počítání rastrových značek. Před požitím je nutné specifikovat zdroj signálu – kanál.

Na výběr jsou možnosti CH1 až CH4 a matematicky vyjádřená referenční křivka.

V rozbalovací nabídce typ kurzoru můžete nastavit žádný, křížový, stopové měření, horizontální a vertikální. Výchozí nastavení je nastaveno na žádný.

Typ kurzoru

Žádný – zruší vybrané kurzory

Křížový – Dvěma kurzory lze pohybovat, po horizontální i vertikální základně a tím měřit frekvenci, amplitudu a napětí

Stopové měření – kurzor je přilnutý ke křivce průběhu a měří aktuální napětí

Křížový	Stopové měření
Horizontální měření	Vertikální měření

Vertikální měření – dvěma kurzory lze pohybovat, nahoru a dolu pro měření napětí např. amplitudy.

Horizontální měření – dvěma kurzory lze pohybovat, doprava a doleva pro měření času např. frekvence (převrácená hodnota periody), šířky pulzu atd.

Autodiagnostika - přednastavená měření

Klíčovou vlastností a předností Autoskopu 3064A je obsažená databáze přednastavených měření nejrůznějších komponent a senzorů automobilu, se kterými se každý autodiagnostik denně při diagnostice setkává. Jednoduchým výběrem z databáze obsažené přímo v programu zvolí uživatel diagnostikovaný systém a program automaticky nastaví jak horizontální- časovou, tak vertikální- napěťovou základnu a na pozadí rastru znázorní, jak by měla křivka správně vypadat.

Databáze je rozdělena podle druhu měření do sekcí:

Okruhy zapalování

Sekce je rozdělena do podkategorií primárního a sekundárního okruhu zapalování.

Senzory a komponenty

Tyto přednastavená měření obsahují databázi nejčastěji diagnostikovaných snímačů a akčních členů.

CAN-BUS / LIN-BUS

Zde jsou přednastaveny testy pro analýzu signálu na datových sběrnicích CAN a komunikačního vedení LIN.

Systémy vstřikování

Databáze přednastavených měření je rozdělena na testy vstřikovacích trysek u zážehových a vznětových motorů.

Okruhy dobíjení a testy komprese

V této kategorii jsou přednastavena měření pro test dobíjení alternátoru při zátěži, pokles napětí při startu, testy komprese apod.

Přednastavená měření můžete shlédnout na stránce Ukázky 3064.

Záznam a přehrávání průběhů

Funkce záznam a přehrávání průběhů dovoluje nahrát měřené průběhy ze vstupních kanálu nebo z výstupu z testu maskou. Před spuštěním záznamu je nejprve nutné zadat cestu k adresáři, do kterého se uloží soubor se záznamem.

Po stisknutí tlačítka [Start] okno s cestou zmizí. Pro ukončení nahrávání je nezbytné opět vstoupit do [Možnosti] → [Záznam a přehrávání průběhů] a stisknout tlačítko [Stop].

Přehrávání

Pro následné přehrání označte políčko [Přehrávání] a zkontrolujte cestu k nahranému souboru s stiskněte tlačítko [Start].

Na zdokonalení funkce přehrávání spolupracujeme s výrobcem.

Lupa (Zoom)

Funkce lupy (zoom) je možné využít pouze za splnění podmínek:

• Vzorkování je zastaveno – volba zastavit (CTRL+O)
• Aktivujte volbu oddálení/přiblížení a přesuňte ukazatel myši nad místo v rastru, kde se má přiblížení nebo oddálení provést. Po následném spuštění vzorkování, zůstane funkce zoomu aktivní. Funkce mění nastavení horizontální základnu (čas/dílek).

Funkci lupy lze spustit i prostřednictvím ikony na panelu ikon v hlavní obrazovce.

Funkci přiblížení a oddálení můžete aktivovat buď prostřednictvím ikon, které jsou umístěny na hlavním panelu nástrojů, nebo z hlavního menu [Akvizice] → [Lupa]

Prohlížení pozastaveného průběhu

Po horizontální ose pozastaveného průběhu se můžete pohybovat volbou Prohlížení pozastaveného průběhu.

Délka časové základny je omezena nastavenou hloubkou paměti. V případě, že chcete dosáhnout delšího času je nutné jej nastavit v sekci [Hloubka paměti].

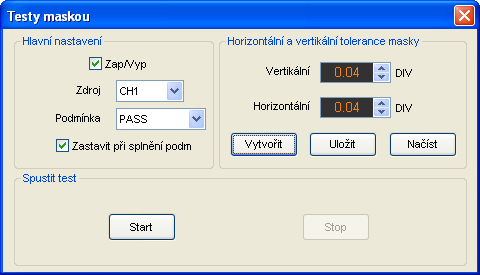

Testy maskou

V rámci testu maskou se sledují změny měřeného průběhu a porovnávají se s předem definovanou maskou. Funkce Testy maskou není dostupná v módu X-Y (nastavení horizontálního systému).

Hlavní nastavení

Pro aktivaci je nutné zaškrtnout tlačítko Zap/Vyp a nastavit zdroj signálu (CH1-CH4).

Pro uskutečnění testu je nutné definovat výstupní podmínku. V rozbalovacím menu lez volit mezi:

FAIL

V případě že tvar průběh nevyhoví testu maskou, bude splněna výstupní podmínka.

FAIL+BEEPER

V případě že tvar průběh nevyhoví testu maskou, bude splněna výstupní podmínka a současně zazní zvuková signalizace.

PASS

V případě že tvar průběh vyhoví testu maskou, bude splněna výstupní podmínka.

PASS+BEEPER

V případě že tvar průběh vyhoví testu maskou, bude splněna výstupní podmínka a současně zazní zvuková signalizace.

Zaškrtnutím tlačítka [Zastavit při splnění podmínky] nastavíte automatické zastavení testu v případě splnění výstupní Podmínky.

Horizontální a vertikální tolerance masky

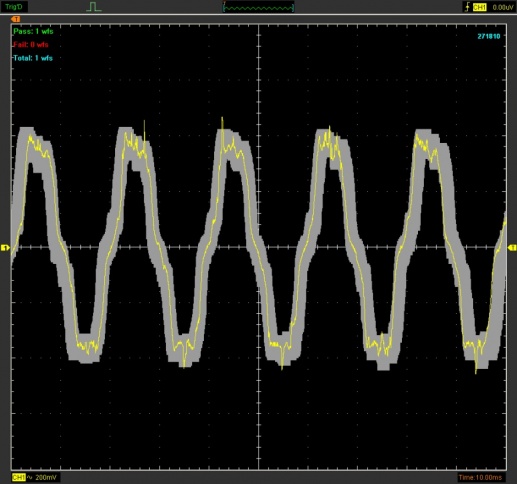

Test maskou se vytvoří tak, že se k signálu přidají horizontální a vertikální přesahy. Tolerance lze nastavit v rozmezí od 0,04 dílku do 4,00 dílku.

Maska se vytvoří stiskem tlačítka [Vytvořit]

Uložení a načtení

Vytvořená maska lze uložit do souboru a později načíst. Maska se ukládá do souborového typu PSF (PassFail File).

Spustit test

Test se spustí po stisknutí tlačítka [Start] a ukončí tlačítkem [Stop]

Uložení snímku obrazovky

Funkce uloží snímek obrazovky osciloskopu – pouze rastru a popisu nastavení časové a napěťové základny. Snímky lze uložit do souborových formátů:

BMP	– souborový formát pro ukládání rastrové bitmapové grafiky – nekomprimovaný formát (větší velikost souboru)
JPG	– souborový formát pro ukládání fotografií a obrázků – komprimovaný formát (menší velikost souboru)

Do obrázku nejsou zaneseny ovládací panely, menu apod.

Tisk oscilogramů

Tato funkce dovoluje vytisknout aktuálně nastavené měření. Ve výpisu jsou tištěny následující informace:

• Datu a čas
• Zvolené kanály
• Nastavení časové a napěťové základny
• Vazba
• Pole pro poznámky

Náhled tisku oscilogramu

Zobrazí náhled tisku, jak bude stránka po vytištění vypadat.

Nastavení tisku oscilogramu

V této volbě bůžete definovat barvy jednotlivých kanálů, které budou použity při tisku a současně definovat další informace zahrnuté v reportu.

K výchozímu nastavení lze přidat tisk referenčního kanálu a výsledku matematických operací.
